OSインストール編

NetBSD/hpcshをjornadaにインストールする方法。オフィシャルページをまず読んでから始めてほしいが、User How-Toは内容が古いというか、これじゃぁ起動の確認くらいしかできないのでちょいと細かめに記載する。

もちろんここの方法以外にもやり方はあると思うので絶対だと信じないで欲しい。

パソコン側での作業

実機でインストーラ使ってもいいのだけれど、とても遅いので作業用パソコンにて実行する。

NetBSD/hpcshの配布セットを用意する

3.1ならばオフィシャルリリースがある
4.0はまだ無い。BETA2のautobuild snapshotがある
currentは一般人にはお薦めしないがautobuildのsnapshotがある

配布セットはどれも基本的には以下の構造になっている。

hpcsh/
     +-binary/
     |      +kernel/
     |      |     +-netbsd.GENERIC.gz, netbsd-HPW650PA.gz
     |      |
     |      +sets/
     |            +- base.tgz, comp.tgz, etc.tgz, games.tgz, man.tgz, misc.tgz, text.tgz,
     |               kern-GENERIC.tgz, kern-HPW650PA.tgz
     |               xbase.tgz, xcomp.tgz, xetc.tgz, xfont.tgz, xserver.tgz
     |
     +-installation/
                  +- hpcboot-sh3.exe, hpcboot-sh4.exe, miniroot, netbsd.gz

他にインストール用ドキュメント、各ファイルのチェックサムファイル等があるが割愛。

お薦めできないといいつつ今回は自分で作ったcurrentを使う。が、どのバージョンでも基本的には同じ(はず)。

CFを繋げる

作業用パソコンにインストール先となるCFを繋げる。

USBリーダを使用した場合、以下のようにsdXになる。番号は環境によってことなる。今回は512MBのCFを使っている。
```
sd1 at scsibus0 target 0 lun 1: <Generic, USB CF Reader, 1.01> disk removable
sd1: fabricating a geometry
sd1: 488 MB, 488 cyl, 64 head, 32 sec, 512 bytes/sect x 1000944 sectors
```
こんな感じで認識した。総セクタは1000944であることをとりあえず記憶する。

fdiskでMBRパーティションを編集する

普通のCFの場合、最初はCFは全部MSDOSの領域になっている。そこでfdiskで編集する。

現状の確認。以下のように確認する。

# fdisk sd1
Disk: /dev/rsd1d
NetBSD disklabel disk geometry:
cylinders: 488, heads: 64, sectors/track: 32 (2048 sectors/cylinder)
total sectors: 1000944

BIOS disk geometry:
cylinders: 993, heads: 16, sectors/track: 63 (1008 sectors/cylinder)
total sectors: 1000944

Partition table:
0: Primary 'big' DOS, 16-bit FAT (> 32MB) (sysid 6)
    start 63, size 999873 (488 MB, Cyls 0-991), Active
1: <UNUSED>
2: <UNUSED>
3: <UNUSED>

488MBのFAT16形式のMSDOS領域しかないことがわかる。

領域の設定

WindowsCEで動作するブートローダ用のMSDOS領域とインストール先のNetBSD領域の2つにする。先頭にmsdos用を最低限作成(ここでは4MByte)し、残りをNetBSD用にする。

# fdisk -u /dev/sd1d
Disk: /dev/rsd1d
NetBSD disklabel disk geometry:
cylinders: 488, heads: 64, sectors/track: 32 (2048 sectors/cylinder)
total sectors: 1000944

BIOS disk geometry:
cylinders: 993, heads: 16, sectors/track: 63 (1008 sectors/cylinder)
total sectors: 1000944

Do you want to change our idea of what BIOS thinks? [n] (改行)

Partition table:
0: Primary 'big' DOS, 16-bit FAT (> 32MB) (sysid 6)
    start 63, size 999873 (488 MB, Cyls 0-991), Active
1: <UNUSED>
2: <UNUSED>
3: <UNUSED>
Which partition do you want to change?: [none] 0
The data for partition 0 is:
0: Primary DOS with 12 bit FAT (sysid 1)
    start 63, size 999873 (488 MB, Cyls 0-991), Active
sysid: [0..255 default: 6] 1
start: [0..993cyl default: 63, 0cyl, 0MB](改行)
size: [0..993cyl default: 999873, 992cyl, 488MB] 4M
bootmenu: [] (改行)
The bootselect code is not installed, do you want to install it now? [n] (改行)

Partition table:
    start 63, size 8001 (4 MB, Cyls 0-7), Active
1: <UNUSED>
2: <UNUSED>
3: <UNUSED>
Which partition do you want to change?: [none] 1
The data for partition 1 is:
<UNUSED>
sysid: [0..255 default: 169] (改行)
start: [0..993cyl default: 8064, 8cyl, 4MB] (改行)
size: [0..985cyl default: 992880, 985cyl, 485MB] (改行)
bootmenu: [] (改行)
The bootselect code is not installed, do you want to install it now? [n] (改行)

Partition table:
0: Primary DOS with 12 bit FAT (sysid 1)
    start 63, size 8001 (4 MB, Cyls 0-7), Active
1: NetBSD (sysid 169)
    start 8064, size 992880 (485 MB, Cyls 8-992)
        PBR is not bootable: All bytes are identical (0x00)
2: <UNUSED>
3: <UNUSED>
Which partition do you want to change?: [none] (改行)

Installed bootfile doesn't support required options.
Update the bootcode from /usr/mdec/mbr? [n] (改行)

We haven't written the MBR back to disk yet.  This is your last chance.
Partition table:
0: Primary DOS with 12 bit FAT (sysid 1)
    start 63, size 8001 (4 MB, Cyls 0-7), Active
1: NetBSD (sysid 169)
    start 8064, size 992880 (485 MB, Cyls 8-992)
        PBR is not bootable: All bytes are identical (0x00)
2: <UNUSED>
3: <UNUSED>
Should we write new partition table? [n] y
#

今回はMSDOS領域を4MBと極めて小さくしたため、懐かしのFAT12となる。32MBくらいにしてFAT16にした方がいいかも。ちなみに領域番号は以下のコマンドで確認できる。

# fdisk -l

disklabelでパーティションを作成する

NetBSD用領域にNetBSDのパーティションを定義する。

パーティション構成

好きなように設定すればいいが今回は以下のような感じにする。

パーティション	説明
a	NetBSDのroot。面倒なのでこの1パーティション
b	本来はswap用だが今回は作らない
c	NetBSDのmbrパーティション領域全部。つまり今回はaと同じ。
d	ディスク全体。
e	msdos領域。

1パーティションにインストール。swap領域も今回は作らない。

設定操作

最近のNetBSDはfdiskの情報からなにやら適当に作ってくれるらしいので、認識情報に合わせて作業すればよい。

# disklabel -i -I sd1
partition> P
6 partitions:
#        size    offset     fstype [fsize bsize cpg/sgs]
 c:    992880      8064     unused      0     0        # (Cyl.      3*-    488*)
 d:   1000944         0     unused      0     0        # (Cyl.      0 -    488*)
 e:      8001        63      MSDOS                     # (Cyl.      0*-      3*)
 f:    992880      8064     4.2BSD      0     0     0  # (Cyl.      3*-    488*)
partition> a
Filesystem type [?] [unused]: 4.2BSD
Start offset ('x' to start after partition 'x') [0c, 0s, 0M]: 8064
Partition size ('$' for all remaining) [0c, 0s, 0M]: $
 a:    992880      8064     4.2BSD      0     0     0  # (Cyl.      3*-    488*)
partition> f
Filesystem type [?] [4.2BSD]: unused
Start offset ('x' to start after partition 'x') [3.9375c, 8064s, 3.9375M]: 0
Partition size ('$' for all remaining) [484.805c, 992880s, 484.805M]: 0
partition> P
6 partitions:
#        size    offset     fstype [fsize bsize cpg/sgs]
 a:    992880      8064     4.2BSD      0     0     0  # (Cyl.      3*-    488*)
 c:    992880      8064     unused      0     0        # (Cyl.      3*-    488*)
 d:   1000944         0     unused      0     0        # (Cyl.      0 -    488*)
 e:      8001        63      MSDOS                     # (Cyl.      0*-      3*)
partition> W
Label disk [n]? y
Label written
partition> Q
#

今回は実はfをaに変えただけ。

newfsで初期化

NetBSD領域のインストールパーティションと、先頭のMSDOS領域を初期化する。

NetBSDのroot fsを初期化

# newfs /dev/rsd1a
newfs /dev/rsd1a
/dev/rsd1a: 484.8MB (992880 sectors) block size 8192, fragment size 1024
        using 11 cylinder groups of 44.08MB, 5642 blks, 10944 inodes.
super-block backups (for fsck_ffs -b #) at:
32, 90304, 180576, 270848, 361120, 451392, 541664, 631936, 722208, 812480,
...............................................................................
#

MSDOS領域を初期化

# newfs_msdos /dev/rsd1e
/dev/rsd1e: 7960 sectors in 995 FAT12 clusters (4096 bytes/cluster)
MBR type: 1
bps=512 spc=8 res=1 nft=2 rde=512 sec=8001 mid=0xf8 spf=3 spt=32 hds=64 hid=63

mountして配布セットを展開する

インストール先のmount

配布セットを展開するためにmountする。mountポイントは適当にどこでも。
```
# mount /dev/sd1a /hoge
#
```
配布セットの展開

使用したい配布セットを展開する。
```
# tar zxpf /path/to/配布セット.tgz -C /hoge
#
```
展開する配布セットは hpcsh/binary/sets/の下にあるtgzファイル。この中で最低限必要なものは base.tgz, etc.tgz, kern-GENERIC.tgz の3つ。

ローカルなX環境のためにはxbase.tgz, xetc.tgz, xfont.tgz, xsever.tgz。

コンパイル環境を含めて全部を入れると約320MByteになる。
```
# df /hoge
Filesystem  1K-blocks      Used     Avail Capacity  Mounted on
/dev/sd1a      481199    324880    132260    71%    /hoge
```
なお、jornada6x0の場合、カーネルはkern-GENERICを使う。kern-HPW650PA.tgzを展開してはいけないので注意。

最低限の設定をする

配布セットを展開し終えたら、本来はインストーラがやってくれるべき内容を手動で実行する。

Special fileの作成
```
# cd /hoge/dev
# ./MAKEDEV all
```
fstabの作成

以下の内容で/hoge/etc/fstabを作成
```
/dev/wd0a       /       ffs     rw,noatime,nodevmtime 1 1
kernfs          /kern   kernfs  rw
procfs          /proc   procfs  rw
```
ここで指定するファイルシステムはhpcsh起動時のものなので、デバイス名は/dev/sd1aではなくて/dev/wd0aとなる。何やらオプションを色々付けているがここではとりあえず気にしない。
mount pointの作成

/kern や /proc は展開しても出来ないらしいので作る。
```
# mkdir /hoge/kern /hoge/proc
```
rc.confの編集

これをこの時点でやっておくべきか若干悩むがとりあえず設定してしまう。

/hoge/etc/rc.confをテキストエディタで開き以下のように変更する。
```
rc.conf=YES
hostname="hoge"
```
もちろんhostnameは好きな名前を付けてよい。
umountする

ひとまず最低限の設定は終わったのでumountする。
```
# umount /hoge
```

MSDOS領域にboot loaderをインストール

NetBSD/hpcshはWindowsCE上のプログラムであるhpcbootから起動するため、WindowsCEが認識する領域にWindowsCE用のプログラムをいれておく必要がある。

hpcboot

ブートローダーとなるプログラムは配布セットのinstallation/にあるhpcboot-sh3.exeである。これをCFのMSDOS領域にコピーする。
```
# mount -t msdos /dev/sd1e /hoge
# cp /path/to/installation/hpcboot-sh3.exe /hoge/hpcboot.exe
# umount /hoge
```
ここではhpcboot.exeにリネームしているがこれは単に気分的な物。

CFを取り出す

パソコンでの作業はこれでひとまず終わりなので、CFを取り出す。

実機での作業

とりあえず起動

CFの中身を見る

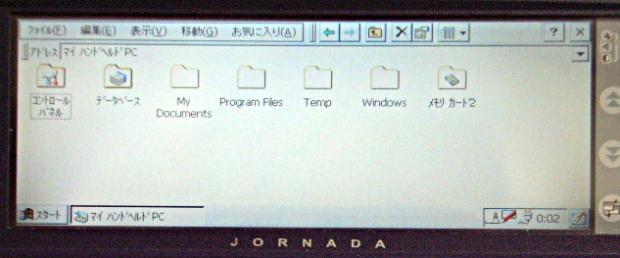

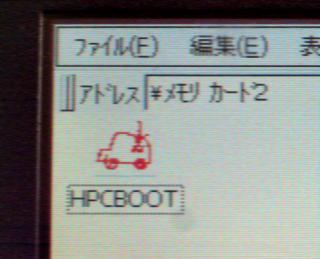

CFスロットの場合[メモリカード2]が見える。これをエクスプローラから開くとhpcbootが見える。

hpcbootを起動する

全画面で起動する。ここで左上のプルダウンボックスで[/]を選び、その横にカーネル名である[netbsd]を入れる。その下の機種名プルダウンボックスは[Jornada 690 (Japanese)]を選ぶ。

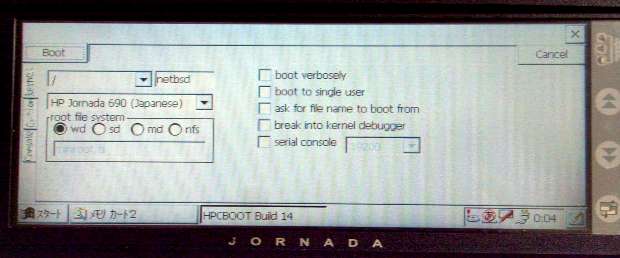

hpcboot画面

準備が整ったら[Boot]ボタンを押す。確認ダイアログが出るので、よければYを押す。ここでカーネルの読込みが行われる。

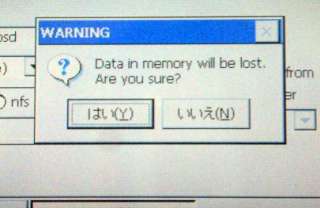

確認ダイアログ

読込みが終わると、最後の確認ダイアログが出る。この先は後には戻れない。一度NetBSDを起動するとWindowsCE上の情報は保存した情報やOSの設定情報を含めて全て失われるので注意。必要な情報がある場合は、必ず他のCFなど外部の媒体に保存すること。本体メモリに保存したファイルも消えてしまう。私の場合WindowsCEは本来の用途にまったく使用していないので構わず先に進む。

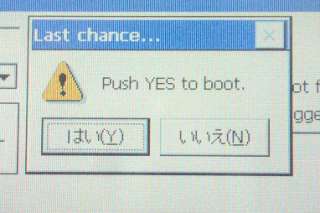

最後の選択

しばらく待つと画面が真っ暗になりNetBSDのカーネルメッセージが青地で出力され、やがてlogin: プロンプトになる。

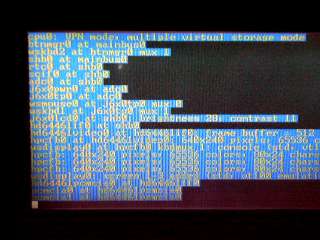

カーネル起動中

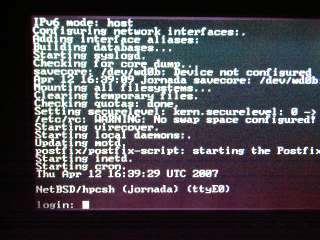

loginプロンプト

Copyright (c) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005,
    2006, 2007
    The NetBSD Foundation, Inc.  All rights reserved.
Copyright (c) 1982, 1986, 1989, 1991, 1993
    The Regents of the University of California.  All rights reserved.

NetBSD 4.99.17 (GENERIC) #0: Wed Apr 11 14:00:58 JST 2007
        root@sweety:/export/current/daily/20070411/obj/hpcsh/sys/arch/hpcsh/compile/GENERIC
HP Jornada 690 (Japanese)
total memory = 32768 KB
avail memory = 30028 KB
timecounter: Timecounters tick every 10.000 msec
mainbus0 (root)
cpu0 at mainbus0: HITACHI SH3 132.706 MHz PCLOCK 22.118 MHz
cpu0: 16KB/16B 4-way set-associative I/D-unified cache.
cpu0: P0, U0, P3 write-back; P1 write-back
cpu0: 4-way set-associative 128 TLB entries
cpu0: VPN mode, multiple virtual storage mode
btnmgr0 at mainbus0
wskbd2 at btnmgr0 mux 1
shb0 at mainbus0
rtc0 at shb0
scif0 at shb0
adc0 at shb0
j6x0pwr0 at adc0
j6x0tp0 at adc0
wsmouse0 at j6x0tp0 mux 0
wskbd1 at j6x0tp0 mux 1
j6x0lcd0 at shb0: brightness 28, contrast 11
hd64461if0 at shb0
hd64461video0 at hd64461if0: frame buffer = 512 KB , console
hpcfb0 at hd64461video0: 640x240 pixels, 65536 colors, 80x24 chars
wsdisplay0 at hpcfb0 kbdmux 1: console (std, vt100 emulation)
wsmux1: connecting to wsdisplay0
wskbd2: connecting to wsdisplay0
wskbd1: connecting to wsdisplay0
hpcfb: 640x240 pixels, 65536 colors, 80x24 chars
hpcfb: 640x240 pixels, 65536 colors, 80x24 chars
hpcfb: 640x240 pixels, 65536 colors, 80x24 chars
wsdisplay0: screen 1-3 added (std, vt100 emulation)
hd64461pcmcia0 at hd64461if0
pcmcia0 at hd64461pcmcia0
pcmcia1 at hd64461pcmcia0
wdc0 at pcmcia1 function 0: <TOSHIBA THNCF512MMA , , , >
wdc0: memory mapped mode
atabus0 at wdc0 channel 0
hd64461gpio at hd64461if0 not configured
hd64461afe at hd64461if0 not configured
com0 at hd64461if0: device problem. don't attach.
hd64461fir at hd64461if0 not configured
pfckbd0 at mainbus0
hpckbd0 at pfckbd0
wskbd0 at hpckbd0: console keyboard, using wsdisplay0
hpcapm0 at mainbus0: pseudo power management module
apmdev0 at hpcapm0: Power Management spec V1.2
timecounter: Timecounter "clockinterrupt" frequency 100 Hz quality 0
timecounter: Timecounter "tmu_pclock_4" frequency 5529659 Hz quality 0
wd0 at atabus0 drive 0: <TOSHIBA THNCF512MMA>
wd0: drive supports 1-sector PIO transfers, LBA addressing
wd0: 488 MB, 993 cyl, 16 head, 63 sec, 512 bytes/sect x 1000944 sectors
boot device: wd0
root on wd0a dumps on wd0b
root file system type: ffs
